معلومات تفصيلية
منتوج وصف

معلومات تفصيلية
شهادة ::	ASME ، ANSI ، DIN ، JIS ، BS ، KS	مادة ::	سبيكة
قدرة العرض::	5000 طن / شهر	سمك الحائط:	Sch5-Sch160 XXS ، STD ، XS ، SGP
زاوية:	45 درجة 90 درجة 180 درجة ، إلخ	مادة::	ستانلس ستيل
إبراز:	كوع أنبوب فولاذي a335 p11 , كوع أنابيب فولاذية غير ملحومة lr , كوع أنبوب غير ملحوم a335 p22

منتوج وصف

A335 P11 P22 Sch40 90 درجة Lr أنابيب الصلب غير الملحومة الكوع المناسب

مخفض ASME SB366 WPNCMC ASTM B366 WPNCMC غير ملحوم بعقب لحام 90 درجة SCH40 مخفض الأنابيب الفولاذية
ما هي تجهيزات ASTM B366 GRADE WPNCMC؟
ASTM B366 GRADE WPNCMC FITTINGS هي نوع من تركيبات الأنابيب القابلة للحام والتي تسمح بتغيير اتجاه التدفق أو التفرع أو تقليل حجم الأنبوب.
مواصفات ASTM B366 GRADE WPNCMC FITTINGS ~

بحجم	ASTM B366 WPNCMC وصلات اللحام التناكبي غير الملحومة: 1/2 "- 10" ASTM B366 GRADE WPNCMC وصلات لحام تناكبي ملحومة: 1/2 "- 48"
أبعاد	ASME / ANSI B16.9 ، ASME B16.28 ، MSS-SP-43 ، BS4504 ، BS4504 ، BS1560 ، BS10
سماكة	SCH10 ، SCH20 ، SCH30 ، STD SCH40 ، SCH60 ، XS ، SCH 80 ، SCH 100 ، SCH 120 ، SCH 140 ، SCH 160 ، XXS متوفرة مع NACE MR 01-75
الأنواع	ASTM B366 GRADE WPNCMC Buttweld المناسب تركيبات غير ملحومة ASME SB366-WPNCMC B366 غرام تركيبات WPNCMC المتفجرات من مخلفات الحرب تركيبات ملحومة ASME SB366-WPNCMC تركيبات الأنابيب الملفقة B366 WPNCMC ASTM B366 GRADE WPNCMC شطبة نهايات مواسير
التطوير التنظيمي	DN15-DN1200
الإتصال	اللحام
السرير المشع	R = 1D ، 2D ، 3D ، 5D ، 6D ، 8D ، 10D أو مخصص ASME SB366 WPNCMC مواسير
نطاق	½ "NB to 24" NB في Sch 10s و 40s و 80s و 160s و XXS.(DN6 ~ DN100) ASTM B366-WPNCMC Buttweld المناسب
الدرجة العلمية من الكوع	الزاوية: 22.5 درجة ، 30 درجة ، 45 درجة ، 90 درجة ، 180 درجة ، 1.0 دي ، 1.5 دي ، 2.0 دي ، 2.5 دي ، ثلاثي الأبعاد ، 4 دي ، 5 دي ، 6 دي ، 7 د -40 دي. المعيار: ASME B16.9 ، ASME B16.28 ، ASME B16.25 ، MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313 ، BS ، GB ، ISO
معالجة	ادفع ، اضغط ، تزوير ، يلقي ، إلخ.
اختبار	EN 10204 / 3.1B شهادة المواد الخام 100٪ تقرير اختبار التصوير الشعاعي تقرير التفتيش من الطرف الثالث (مشحونة)

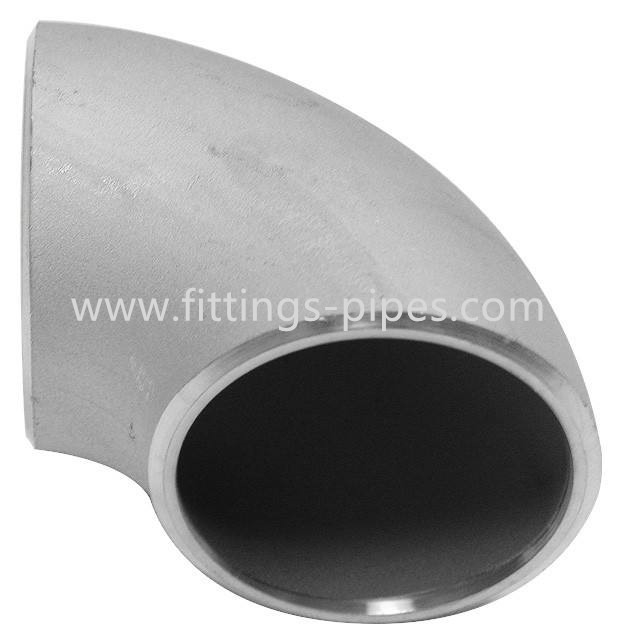

A335 P11 P22 Sch 40 أنبوب فولاذي كوع 90 درجة Lr تركيب غير ملحوم 0

معلمات المنتج

NPS	التطوير التنظيمي د	مركز راد طويل بزاوية 90 درجة حتى النهاية أ	مركز راد طويل بزاوية 45 درجة إلى النهاية ب	مركز 90 درجة للنهاية أ	45 درجة من المنتصف إلى النهاية ب



1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1¼	42.2	48	25	95	39
1½	48.3	57	29	114	47
2	60.3	76	35	152	63
2½	73	95	44	190	79
3	88.9	114	51	229	95
3½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

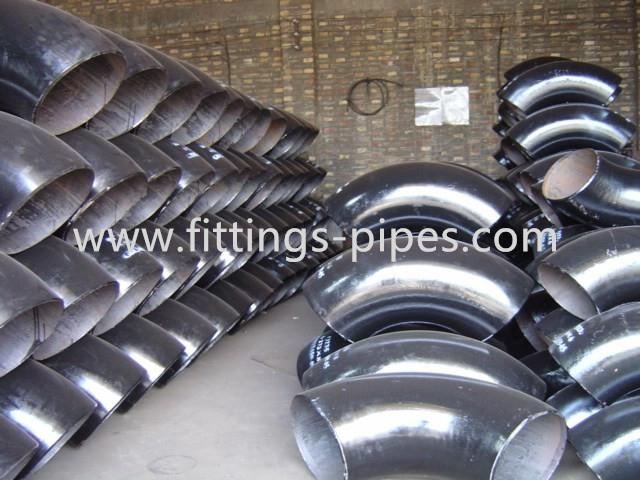

A335 P11 P22 Sch 40 أنبوب فولاذي كوع 90 درجة Lr تركيب غير ملحوم 2
3.1 يتم تقديم MTC بعد تقديم الطلب وشحنه مع البضائع.
قطر تجهيزات ASTM B366 GRADE WPNCMC ~

الاسمي حجم الأنابيب	جميع التركيبات	جميع التركيبات	جميع التركيبات	الأكواع / المحملات	180 درجة عودة الانحناءات	180 درجة عودة الانحناءات	منحنيات عودة 180 درجة	مخفضات	قبعات
NPS	OD في Bevel (1) ، (2)	المعرف في النهاية (1) ، (3) ، (4)	سمك الجدار (3)	البعد من المركز إلى النهاية A ، B ، C ، M	مركز إلى مركز O	العودة إلى الوجه K.	محاذاة النهايات U	الطول الإجمالي H	الطول الإجمالي E
½ إلى 2½	0.06 -0.03	0.03	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.06	0.25	0.25	0.03	0.06	0.12
3 إلى 3	0.06	0.06	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.06	0.25	0.25	0.03	0.06	0.12
4	0.06	0.06	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.06	0.25	0.25	0.03	0.06	0.12
من 5 إلى 8	0.09 -0.06	0.06	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.06	0.25	0.25	0.03	0.06	0.25
من 10 إلى 18	0.16 -0.12	0.12	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.09	0.38	0.25	0.06	0.09	0.25
من 20 إلى 24	0.25 -0.19	0.19	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.09	0.38	0.25	0.06	0.09	0.25
26 إلى 30	0.25 -0.19	0.19	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.12	...	...	...	0.19	0.38
32 إلى 48	0.25 -0.19	0.19	ما لا يقل عن 87.5٪ من السماكة الاسمية	0.19	...	...	...	0.19	0.38

A335 P11 P22 Sch 40 أنبوب فولاذي كوع 90 درجة Lr تركيب غير ملحوم 3

بطاقة:

تفاصيل المنتج:
مكان المنشأ:	الصين
اسم العلامة التجارية:	hongcheng
إصدار الشهادات:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
رقم الموديل:	1/2 "إلى 24"
شروط الدفع والشحن:
الحد الأدنى لكمية:	10 قطعة
الأسعار:	consult
تفاصيل التغليف:	حالات الخشب الرقائقي أو المنصات
وقت التسليم:	7-15 يوم عمل
شروط الدفع:	L / C ، D / P ، T / T
القدرة على العرض:	2 مليون طن / سنة
