معلومات تفصيلية
منتوج وصف

معلومات تفصيلية
بحجم ::	حجم مخصص ، 1/2 "~ 48"	شهادة::	ASME DNV BV API CE ABS CE
كمية::	وحدة 1	تفاصيل التعبئة::	لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
الدرجة العلمية ::	45D أو حسب الطلب	طلب ::	خط أنابيب النفط والغاز / النفط / الماء
إبراز:	كوع أنبوب فولاذي أسود 45 درجة CE , كوع أنبوب فولاذي أسود CE , كوع أنبوب 45 درجة hongcheng أسود

منتوج وصف

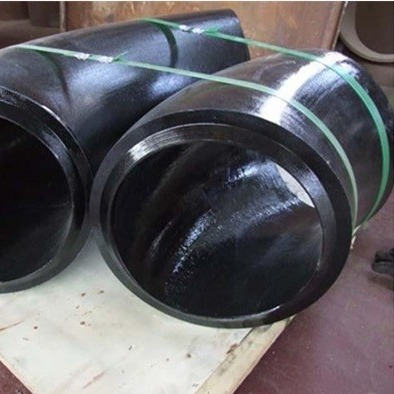

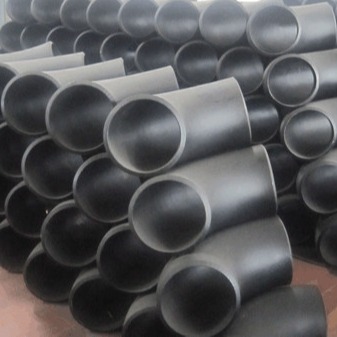

الكربون الصلب 45 درجة CE مواسير الكوع تركيبات Dn 800 Sch Std Lr A234 Wpb الأسود الصلب أنبوب الكوع

في نظام خطوط الأنابيب ، الكوع عبارة عن أحد تجهيزات الأنابيب التي تغير اتجاه خط الأنابيب.

وفقًا للزاوية ، هناك 45 درجة و 90 درجة 180 درجة ثلاثة الأكثر استخدامًا ، بالإضافة إلى أنه وفقًا لاحتياجات المشروع ، فإنه يشمل أيضًا 60 درجة وأكواع زاوية غير طبيعية أخرى.

مواد الكوع هي الفولاذ المقاوم للصدأ وسبائك الصلب والفولاذ الكربوني والمعادن غير الحديدية وما إلى ذلك.

نطاق التطبيق:

نظرًا لأدائها الشامل الجيد ، فإن الكوع يستخدم على نطاق واسع في الهندسة الكيميائية ، والبناء ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والخفيفة ، وتسخين المياه ، والحماية من الحرائق ، والطاقة الكهربائية ، والفضاء ، وبناء السفن ، وغيرها من المشاريع الأساسية.

وصف	كوع الكربون الصلب LR
اساسي	ASTM B16.9 ، JIS G3458 JIS G3462 DIN 17175 EN10253
مادة	A234 WP5 / P9 / P11 / P12 / P22 / P91 A860 WPHY 52/60/65 A403 WP304 / 304L / 316 / 316L / 321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
مقاس	القطر الخارجي: 6-2400 مم سمك الجدار: 1.0-200 مم الطول: 1-12 م
سطح	مطحنة ، مطلية ، مقاومة للصدأ المغلفة ، إلخ
تطبيق	أنبوب الغلاية ، أنبوب الأسمدة الكيميائية ، أنبوب الزيت / الغاز ، أنبوب السوائل ، أنبوب الحفر ، الأنبوب الهيدروليكي ، هيكل الأنابيب ، إلخ

NPS	التطوير التنظيمي د	90 درجة لونغ راد مركز للنهاية أ	45 درجة لونغ راد مركز للنهاية ب	90 درجة ثلاثي الأبعاد مركز للنهاية أ	45 درجة ثلاثي الأبعاد مركز للنهاية ب
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1 / 4	42.2	48	25	95	39
1.1 / 2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1 / 2	73	95	44	190	79
3	88.9	114	51	229	95
3.1 / 2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

كوع الكربون الصلب بزاوية 45 درجة وكوع الكوع 90 درجة من الصلب الكربوني بالمليمترات ما لم يُذكر خلاف ذلك.يجب تحديد سمك الجدار (t) من قبل العميل.

التسامح الأبعاد لأكواع اللحام المؤخرة - 45 درجة و 90 درجة - LR و 3D - ASME B16.9

الاسمي حجم الأنابيب	1/2 إلى 2.1 / 2	3 إلى 3.1 / 2	4	من 5 إلى 8
القطر الخارجي في Bevel (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
القطر الداخلي في النهاية	0.8	1.6	1.6	1.6
مركز إلى نهاية LR (A / B)	2	2	2	2
توسيط إلى نهاية ثلاثية الأبعاد (أ / ب)	3	3	3	3
الاسمي حجم الأنابيب	من 10 إلى 18	من 20 إلى 24	26 إلى 30	32 إلى 48
القطر الخارجي في Bevel (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
القطر الداخلي في النهاية	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
مركز إلى نهاية LR (A / B)	2	2	3	5
توسيط إلى نهاية ثلاثية الأبعاد (أ / ب)	3	3	6	6
سماكة الجدار (ر)	ما لا يقل عن 87.5٪ من سمك الجدار الاسمي

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب 2

أبعاد الكوع ASTM A234 WPB

اساسي: ASME B16.9، SH3408، HG / T21635 / 21631، SY / T0510

القطر: DN20 إلى DN1500 / 3/4 "إلى 60"

الجدول الزمني: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS

نصف القطر: نصف القطر القصير (SR) ونصف القطر الطويل (LR)

النوع: سلس وملحومة

السطح: برايمر أسود ، مجلفن

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب 3

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب 4

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب 5

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب 6

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب 7

بطاقة:

تفاصيل المنتج:
مكان المنشأ:	الصين
اسم العلامة التجارية:	hongcheng
إصدار الشهادات:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
رقم الموديل:	1/2 "إلى 24"
شروط الدفع والشحن:
الحد الأدنى لكمية:	حاسب شخصي 1
الأسعار:	consult
تفاصيل التغليف:	حالات الخشب الرقائقي أو المنصات
وقت التسليم:	7-15 يوم عمل
شروط الدفع:	L / C ، D / P ، T / T
القدرة على العرض:	2 مليون طن / سنة

كوع أنابيب الصلب الأسود 45 درجة للحصول على شهادة CE لخط الأنابيب

كوع أنبوب فولاذي أسود 45 درجة CE

كوع أنبوب فولاذي أسود CE

كوع أنبوب 45 درجة hongcheng أسود

الكربون الصلب 45 درجة CE مواسير الكوع تركيبات Dn 800 Sch Std Lr A234 Wpb الأسود الصلب أنبوب الكوع

في نظام خطوط الأنابيب ، الكوع عبارة عن أحد تجهيزات الأنابيب التي تغير اتجاه خط الأنابيب.

وفقًا للزاوية ، هناك 45 درجة و 90 درجة 180 درجة ثلاثة الأكثر استخدامًا ، بالإضافة إلى أنه وفقًا لاحتياجات المشروع ، فإنه يشمل أيضًا 60 درجة وأكواع زاوية غير طبيعية أخرى.

مواد الكوع هي الفولاذ المقاوم للصدأ وسبائك الصلب والفولاذ الكربوني والمعادن غير الحديدية وما إلى ذلك.

نطاق التطبيق:

وصف

كوع الكربون الصلب LR

اساسي

ASTM B16.9 ، JIS G3458 JIS G3462 DIN 17175 EN10253

مادة

A234 WP5 / P9 / P11 / P12 / P22 / P91

A860 WPHY 52/60/65

A403 WP304 / 304L / 316 / 316L / 321

13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo

مقاس

القطر الخارجي: 6-2400 مم سمك الجدار: 1.0-200 مم الطول: 1-12 م

سطح

مطحنة ، مطلية ، مقاومة للصدأ المغلفة ، إلخ

تطبيق

أنبوب الغلاية ، أنبوب الأسمدة الكيميائية ، أنبوب الزيت / الغاز ، أنبوب السوائل ، أنبوب الحفر ،

الأنبوب الهيدروليكي ، هيكل الأنابيب ، إلخ

NPS

التطوير التنظيميد

90 درجةلونغ رادمركز للنهايةأ

45 درجةلونغ رادمركز للنهايةب

90 درجةثلاثي الأبعادمركز للنهايةأ

45 درجةثلاثي الأبعادمركز للنهايةب

1/2

21.3

38

16

3/4

26.7

38

19

57

24

1

33.4

38

22

76

31

1.1 / 4

42.2

48

25

95

39

1.1 / 2

48.3

57

29

114

47

2

60.3

76

35

152

63

2.1 / 2

73

95

44

190

79

3

88.9

114

51

229

95

3.1 / 2

101.6

133

التطوير التنظيمي
د

90 درجة
لونغ راد
مركز للنهاية
أ

45 درجة
لونغ راد
مركز للنهاية
ب

90 درجة
ثلاثي الأبعاد
مركز للنهاية
أ

45 درجة
ثلاثي الأبعاد
مركز للنهاية
ب
