معلومات تفصيلية
منتوج وصف

معلومات تفصيلية
رقم الموديل::	1/2 "-36"	شهادة::	ISO توفالو
كمية::	وحدة 1	تفاصيل التعبئة::	لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
الدرجة العلمية::	45 درجة 90 درجة 180 درجة	اساسي::	ASTM B16.9 ، JIS G3458 JIS G3462 DIN 17175 EN10253
إبراز:	كوع الأنبوب المجلفن غير الملحوم من TUV , كوع الأنبوب المجلفن ISO غير الملحوم , كوع الأنابيب غير الملحومة TUV 45 درجة

منتوج وصف

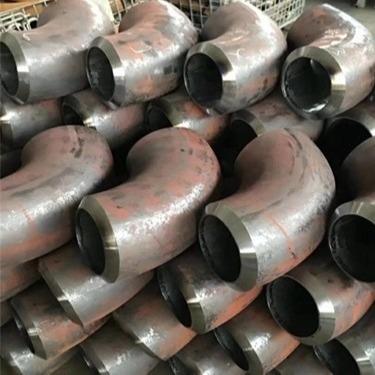

أنابيب فولاذية كوع غير ملحوم Astm A234 Wpb أنابيب فولاذية كوع أسود كربون مجلفن

ASTM A234 WPB هي درجة شائعة لمرفق نصف قطر طويل 90 درجة ، وهي واحدة من أكثر الكوع طلبًا.وهي متوفرة بحجم كبير ونطاق سمك.لديهم أداء جيد ويكفي معظم احتياجات خطوط الأنابيب الصناعية.

كم عدد أنواع كوع أنابيب الصلب؟

وفقًا للشكل ، يوجد كوع مستقيم ومخفض.

اعتمادًا على الزاوية ، يوجد كوع 45 درجة و 90 درجة و 180 درجة.

بناءً على نصف القطر ، يوجد كوع نصف قطر طويل (1.5D) ونصف قطر قصير (1D).

للتوصيل ، يمكن تقسيمها إلى كوع لحام تجويفي ، كوع ملحوم تناكبي وكوع ملولب.

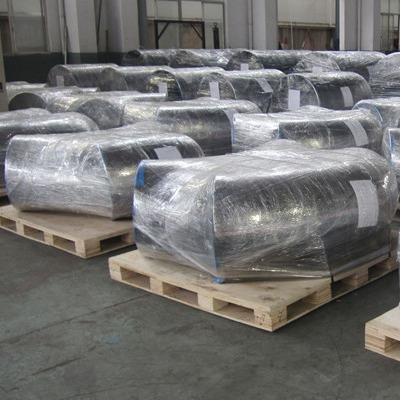

عبوة من كوع 90 درجة

لقد قمنا بتمييز جميع تركيبات Buttweld المصنوعة من الصلب الكربوني بالاسم والدرجة ورقم الحرارة والحجم والسماكة القياسية والجدول الزمني.بعد الانتهاء من السفع والطلاء والوسم بـ 90 درجة ASTM A234 WPB Elbow ، قام عمالنا بلفها برغوة بلاستيكية وتعبئتها في صناديق خشبية أو منصات نقالة.

يتم تمييز الملصقات الواضحة على الجزء الخارجي من العبوة لسهولة التعرف على الكمية ومعرف المنتج ، مع الحرص الشديد أثناء التشغيل والنقل.

أبعاد الكوع من الصلب الكربوني

أبعاد الكوع الصلب الكربوني بزاوية 90 درجة وكوع 45 درجة

NPS	التطوير التنظيمي د	90 درجة لونغ راد مركز للنهاية أ	45 درجة لونغ راد مركز للنهاية ب	90 درجة ثلاثي الأبعاد مركز للنهاية أ	45 درجة ثلاثي الأبعاد مركز للنهاية ب
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1 / 4	42.2	48	25	95	39
1.1 / 2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1 / 2	73	95	44	190	79
3	88.9	114	51	229	95
3.1 / 2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

كوع الكربون الصلب بزاوية 45 درجة وكوع الكوع 90 درجة من الصلب الكربوني بالمليمترات ما لم يُذكر خلاف ذلك.يجب تحديد سمك الجدار (t) من قبل العميل.

التسامح الأبعاد لأكواع اللحام المؤخرة - 45 درجة و 90 درجة - LR و 3D - ASME B16.9

الاسمي حجم الأنابيب	1/2 إلى 2.1 / 2	3 إلى 3.1 / 2	4	من 5 إلى 8
القطر الخارجي في Bevel (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
القطر الداخلي في النهاية	0.8	1.6	1.6	1.6
مركز إلى نهاية LR (A / B)	2	2	2	2
توسيط إلى نهاية ثلاثية الأبعاد (أ / ب)	3	3	3	3
الاسمي حجم الأنابيب	من 10 إلى 18	من 20 إلى 24	26 إلى 30	32 إلى 48
القطر الخارجي في Bevel (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
القطر الداخلي في النهاية	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
مركز إلى نهاية LR (A / B)	2	2	3	5
توسيط إلى نهاية ثلاثية الأبعاد (أ / ب)	3	3	6	6
سماكة الجدار (ر)	ما لا يقل عن 87.5٪ من سمك الجدار الاسمي

أبعاد الكوع ASTM A234 WPB

اساسي: ASME B16.9، SH3408، HG / T21635 / 21631، SY / T0510

القطر: DN20 إلى DN1500 / 3/4 "إلى 60"

الجدول الزمني: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS

نصف القطر: نصف القطر القصير (SR) ونصف القطر الطويل (LR)

النوع: سلس وملحومة

السطح: برايمر أسود ، مجلفن

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 0

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 2

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 3

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 4

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 5

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 6

كوع الأنابيب المجلفنة غير الملحومة 45 درجة شهادة ISO TUV 7

بطاقة:

تفاصيل المنتج:
مكان المنشأ:	الصين
اسم العلامة التجارية:	hongcheng
إصدار الشهادات:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
رقم الموديل:	1/2 "إلى 24"
شروط الدفع والشحن:
الحد الأدنى لكمية:	حاسب شخصي 1
الأسعار:	consult
تفاصيل التغليف:	حالات الخشب الرقائقي أو المنصات
وقت التسليم:	7-15 يوم عمل
شروط الدفع:	L / C ، D / P ، T / T
القدرة على العرض:	2 مليون طن / سنة
