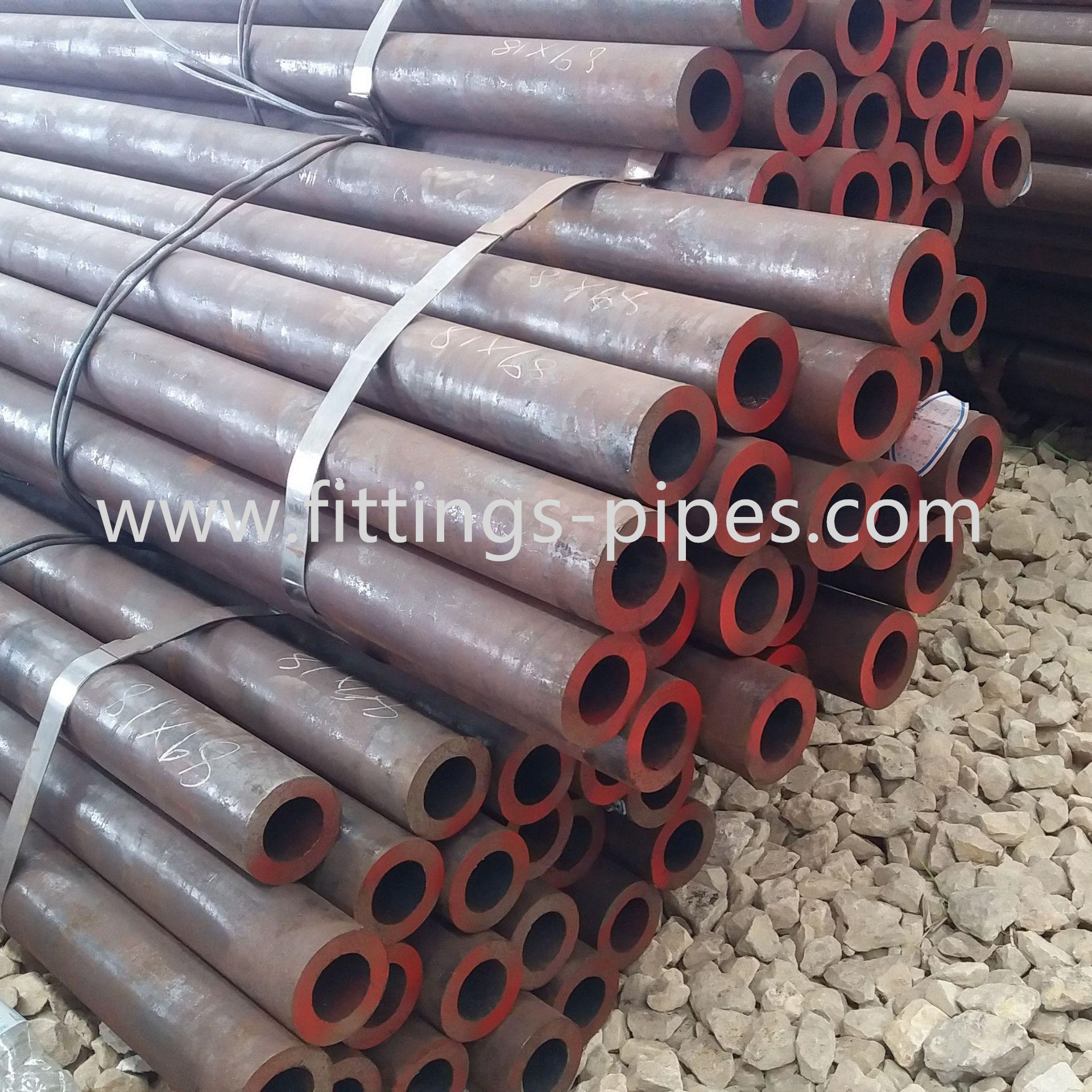

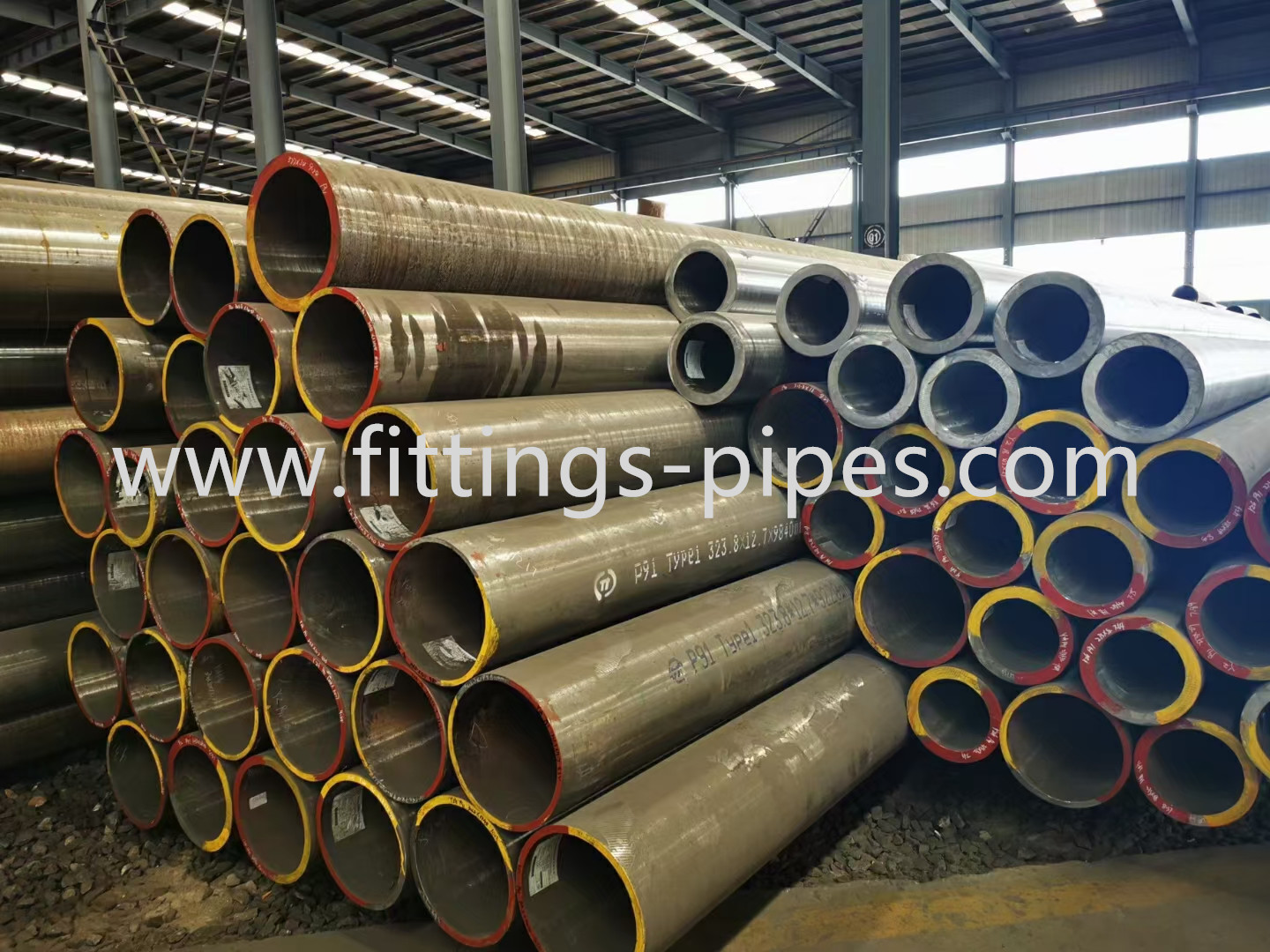

أنبوب فولاذي للغلايات ذات الضغط العالي من الكربون Astm A335 P11 P22 P91

منتوج وصف

ASTM A335 P11 P22 P91 أنابيب الصلب غير الملحومة المصنوعة من سبائك الصلب الكربوني / أنابيب الغلايات البخارية ذات الضغط العالي

مقدمة

الأنابيب الفولاذية غير الملحومة المصنوعة من السبائك هي نوع من الأنابيب الفولاذية غير الملحومة ، وأداؤها أعلى بكثير من الأنابيب الفولاذية غير الملحومة العامة ، لأن هذا النوع من الأنابيب الفولاذية يحتوي على مقارنة Cr

كثير ، مقاومة درجات الحرارة العالية ، مقاومة درجات الحرارة المنخفضة ، مقاومة التآكل هي أنابيب فولاذية غير ملحومة أخرى لا يمكن مقارنتها ، لذلك يتم استخدام أنابيب السبائك في البترول والكيماويات والطاقة الكهربائية والمراجل وغيرها من الصناعات على نطاق واسع.

تحتوي الأنابيب الفولاذية غير الملحومة على عناصر مثل السيليكون والمنغنيز والكروم والنيكل والموليبدينوم والتنغستن والفاناديوم والتيتانيوم والنيوبيوم والزركونيوم والكوبالت والألمنيوم والنحاس والبورون والأرض النادرة ، إلخ.

وصف

تحتوي أنابيب السبائك على مقاطع مجوفة وتستخدم بكميات كبيرة لنقل السوائل ، مثل النفط والغاز الطبيعي والغاز والماء وبعض المواد الصلبة.بالمقارنة مع الفولاذ الصلب مثل الفولاذ المستدير ، فإن أنابيب الصلب السبائكي لها وزن خفيف عند الانحناء وقوة الالتواء هي نفسها.أنابيب الصلب السبائكي عبارة عن فولاذ ذو قسم اقتصادي ، يستخدم على نطاق واسع في تصنيع الأجزاء الهيكلية والأجزاء الميكانيكية ، مثل أنبوب حفر النفط ، وعمود قيادة السيارات ، وإطار الدراجة ، والسقالات الفولاذية المستخدمة في البناء.يمكن أن يؤدي تصنيع أجزاء الحلقة بأنابيب فولاذية من السبائك إلى تحسين نسبة استخدام المواد ، وتبسيط عملية التصنيع ، وتوفير المواد وساعات المعالجة ، مثل حلقة محمل الدرفلة ، وغطاء جاك ، وما إلى ذلك.في الوقت الحاضر ، تم استخدام الأنابيب الفولاذية على نطاق واسع في التصنيع.الأنابيب الفولاذية السبائكية هي أيضًا مادة لا غنى عنها لجميع أنواع الأسلحة التقليدية ، ويجب أن تكون البراميل والبرميل وما إلى ذلك مصنوعة من أنابيب فولاذية.يمكن تقسيم الأنابيب الفولاذية السبائكية إلى أنابيب دائرية وأنبوب ذات شكل خاص وفقًا لشكل منطقة المقطع العرضي.نظرًا لأن المنطقة الدائرية هي الأكبر في حالة وجود محيط متساوٍ ، يمكن نقل المزيد من السوائل بواسطة أنبوب دائري.بالإضافة إلى ذلك ، القسم الدائري تحت ضغط شعاعي داخلي أو خارجي ، تكون القوة أكثر اتساقًا ، وبالتالي ، فإن معظم الأنابيب الفولاذية عبارة عن أنبوب دائري.

عملية الطي

الدرفلة على الساخن (أنبوب فولاذي غير ملحوم مقذوف): أنبوب البليت ← تسخين ← ثقب ← درفلة مائلة بثلاث أسطوانات ، درفلة مستمرة أو بثق ← أنبوب ← قطر (أو تقليل قطر) تقويم أنبوب التبريد ← اختبار هيدروليكي (أو كشف عيب) وسم ← تخزين.

أنبوب فولاذي غير ملحوم بالسحب البارد (الدرفلة): أنبوب دائري دائري ← تسخين ← ثقب ← رأس ← تلدين ← تخليل ← تزييت (طلاء نحاسي) ، سحب بارد متعدد التمريرات (درفلة على البارد) ← معالجة حرارية لأنبوب البليت ، استقامة ← اختبار ضغط الماء ( كشف الخلل) وضع العلامات ← التخزين.

تصنيف قابل للطي

أنبوب فولاذي غير ملحوم للهيكل: يستخدم بشكل رئيسي في الهيكل العام والهيكل الميكانيكي.المواد الممثلة لها (العلامة التجارية): الكربون الصلب 20.45 الصلب ؛سبائك الصلب Q345،20Cr ، 40Cr ، 20CrMo ، 30-35CrMo ، 42CrMo.

أنبوب فولاذي غير ملحوم لنقل السوائل: يستخدم بشكل أساسي لنقل أنابيب السوائل في الهندسة والمعدات الكبيرة.المواد التمثيلية (رقم العلامة التجارية) هي 20 ، Q345 ، إلخ.

أنبوب فولاذي غير ملحوم للغلاية ذات الضغط المنخفض والمتوسط: يستخدم بشكل رئيسي في الغلايات الصناعية والمراجل المحلية لنقل خط أنابيب السوائل منخفض الضغط المتوسط.المواد التمثيلية هي 10،20 فولاذ.

أنبوب فولاذي غير ملحوم لغلاية الضغط العالي: يستخدم بشكل أساسي في درجات الحرارة المرتفعة والضغط العالي لرأس وخطوط أنابيب نقل السوائل في محطة الطاقة ومرجل محطة الطاقة النووية.المواد التمثيلية هي 20 G ، 12Cr1MoVG ، 15CrMoG ، إلخ.

أنابيب الصلب غير الملحومة المصنوعة من الصلب الكربوني والكربون المنغنيز للسفينة: تستخدم بشكل أساسي لمراجل السفن وأنابيب التسخين الفائقة من الدرجة الأولى والثانية.المواد التمثيلية هي 360،410،460 درجة فولاذية إلخ.

أنبوب فولاذي غير ملحوم لمعدات الأسمدة الكيماوية ذات الضغط العالي: يستخدم بشكل أساسي لنقل خط أنابيب السوائل ذات درجة الحرارة العالية والضغط العالي على معدات الأسمدة الكيماوية.المواد التمثيلية هي 20،16 Mn ، 12CrMo ، 12Cr2Mo إلخ.

أنبوب فولاذي غير ملحوم للتكسير البترولي: المرجل والمبادل الحراري وخط أنابيب نقل السوائل المستخدمة بشكل أساسي في مصهر البترول.والمواد التمثيلية لها هي 20،12 CrMo ، 1Cr5Mo ، 1Cr19Ni11Nb ، إلخ.

أنبوب فولاذي غير ملحوم لأسطوانات الغاز: يستخدم بشكل أساسي لصنع أسطوانات غاز وهيدروليكية مختلفة.المواد التمثيلية لها هي 37 Mn ، 34Mn2V ، 35CrMo وما إلى ذلك.

أنبوب فولاذي غير ملحوم مدلفن على الساخن للدعامة الهيدروليكية: يستخدم بشكل أساسي في صنع الدعم الهيدروليكي لمنجم الفحم والأسطوانة والعمود والأسطوانة الهيدروليكية الأخرى والعمود.والمواد التمثيلية لها هي 20،45،27 SiMn إلخ.

أنبوب فولاذي غير ملحوم عالي الضغط لمحرك الديزل: يستخدم بشكل أساسي لأنابيب الضغط العالي لنظام حقن محرك الديزل.بشكل عام ، أنبوبه الفولاذي عبارة عن أنبوب مسحوب على البارد ، مادته التمثيلية هي 20 أ.

الأنابيب الفولاذية غير الملحومة المسحوبة على البارد أو المدرفلة على البارد: تستخدم بشكل أساسي للهيكل الميكانيكي ، ومعدات ضغط الكربون ، ودقة الأبعاد العالية ، والأنابيب الفولاذية ذات السطح الجيد.مادتها التمثيلية 20،45 فولاذ وهلم جرا.

مواد قابلة للطي

12Cr1MoV، P22 (10CrMo910) T91، P91، P9، T9، WB36، Cr5Mo (P5، STFA25، T5،) 15CrMo (P11، P 12، STFA22)، 13CrMo44، Cr5Mo، 15CrMo، 25CrMo، 40CrMo.

معايير تنفيذ قابلة للطي

DIN17175-79 ، JISG3467-88 ، JISG3458-88 ، GB5310-2008 ، GB9948-2006 ، ASTMA335 / A335m ، ASTMA213 / A213m.

التركيب الكيميائي لأنابيب الصلب غير الملحومة:

تحليل المنتج

1 بناءً على طلب المشتري ، يجب على الشركة المصنعة إجراء تحليل لأنبوبين من كل دفعة.

2 يجب إبلاغ المشتري أو ممثله بنتائج هذه التحليلات ، ويجب أن تتوافق مع المتطلبات

3 بالنسبة للدرجة P 91 ، قد يختلف محتوى الكربون لتحليل المنتج بنسبة −0.01٪ و +0.02٪ من النطاق المحدد

4 إذا كان تحليل أحد الاختبارات المحددة في 8.1 لا يتوافق مع المتطلبات المحددة في 6.1 ، يمكن إجراء تحليل لكل قطعة أو أنبوب من نفس الحرارة أو دفعة ، ويجب أن تكون جميع الكتل أو الأنابيب المطابقة للمتطلبات وافقت.
