بكرات الأنابيب الجاهزة ODM ، تصنيع الأنابيب SS لبناء الطاقة

منتوج وصف

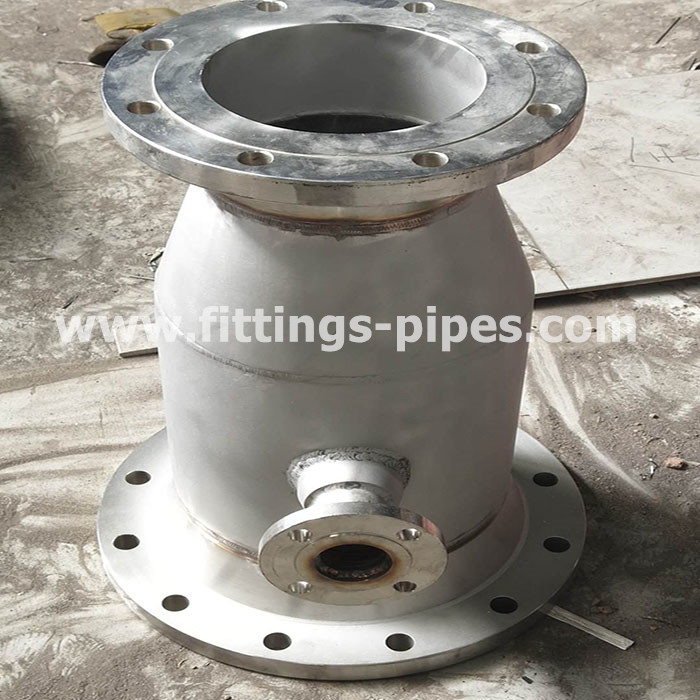

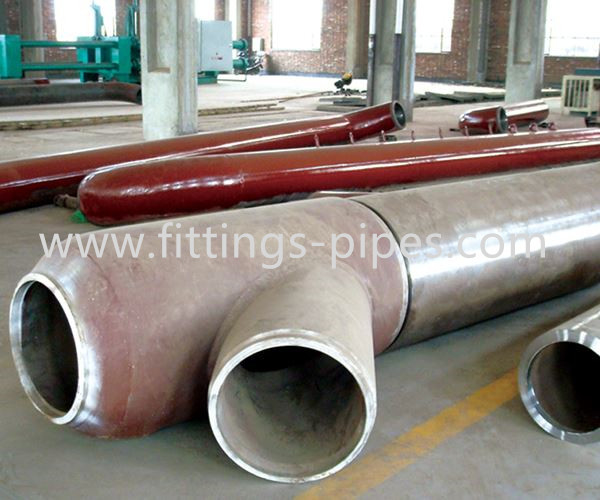

الأنابيب الجاهزة تركيبات مخصصة سبائك الصلب / أنابيب الفولاذ المقاوم للصدأ تصنيع مسبقة الصنع للطاقة

أربعة خطوط أنابيب رئيسية في أنابيب مصنع الطاقة ، وأربعة خطوط أنابيب رئيسية

إنها شركة محترفة لأربعة خطوط أنابيب رئيسية في محطات الطاقة الحرارية.الشركة عبارة عن وحدة توريد داعمة لأنابيب الصلب السبائك عالية الضغط ووصلات الأنابيب المصنوعة من السبائك.كما أنها تتولى الأعمال الداعمة ، وتتولى تصنيع أكواع سبائك الضغط العالي المستوردة ، ووصلات الأنابيب المصنوعة من السبائك ، وخدمات ثني الأنابيب المصنوعة من السبائك.إنه مجمع يجمع بين التخزين والتشغيل والمعالجة.احتياطي 20 ألف طن من مخازن الأنابيب والأنابيب الفولاذية.تتمتع شركتنا بحقوق استيراد وتصدير مستقلة ، وقد توسع السوق إلى اليابان وألمانيا وإيطاليا وإسبانيا والولايات المتحدة وسويسرا وبولندا والأرجنتين وكوريا الجنوبية ودول أخرى.

تفاصيل تفصيلية لأربعة خطوط أنابيب رئيسية في محطة توليد الكهرباء:

1. اختيار المواد لخط أنابيب البخار الرئيسي

اقترح اجتماع التقييس لخط أنابيب محطة الطاقة والتجهيزات للإدارات ذات الصلة بوزارة الطاقة الكهربائية مواصفات خطوط أنابيب البخار والمياه الرئيسية لمحطة الطاقة.من بينها ، أوصى المشرف على نظام البخار الرئيسي لوحدة 300 ميجاوات باستخدام أنابيب سبائك A335P22.منذ ذلك الحين ، تم اختيار معظم مشاريع الوحدات المحلية 300 ميجاوات وفقًا لذلك ، كما طورت الشركات المصنعة ذات الصلة تركيبات مواسير مطابقة وفقًا لمواصفات أنابيب سبائك A335P22.الوحدات 300 ميجاوات التي تم تشغيلها ، مثل محطة توليد الطاقة Jinggangshan Huaneng وخط أنابيب البخار الرئيسي لـ Fengcheng Power Plant وخط أنابيب إعادة التسخين بالبخار الساخن ، كلها تستخدم أنابيب سبيكة A335P22.أنبوب السبائك A335P91 عبارة عن فولاذ مقاوم للحرارة عالي القوة 9Cr1Mo.نظرًا لأن الأنابيب الفولاذية المصنوعة من سبائك P91 تتميز بخصائص قوة درجات الحرارة العالية ومقاومة الأكسدة العالية ومقاومة التآكل بالبخار بدرجة حرارة عالية ، فقد تم استخدامها على نطاق واسع في معدات محطات الطاقة في بريطانيا والولايات المتحدة وألمانيا ودول أخرى في الثمانينيات.منذ التسعينيات ، استخدم بلدي تدريجياً A335P91 كمواد لخط أنابيب البخار الرئيسي وخط أنابيب قسم إعادة تسخين البخار في محطة الطاقة.

تكون قوة الفولاذ P91 أعلى من تلك الموجودة في P22 ، كما تقل قوتها مع زيادة درجة الحرارة.عند 20 ℃ ، تكون مقاومة الشد لسبيكة الإنطلاق P91 أعلى بنسبة 41.6٪ من مقاومة الشد لسبيكة P22 ؛عند 538 ، الضغط المسموح به من فولاذ P91 ولكنه أعلى بنسبة 83.3٪ من فولاذ P22.هذا على وجه التحديد لأن فولاذ P91 به إجهاد مسموح به أعلى بكثير من فولاذ P22 عند درجة حرارة عالية.هذا يجعل سمك الجدار أرق بكثير من سمك فولاذ P22 عند استخدامه كأنبوب بخار رئيسي.هذا هو السبب الرئيسي وراء استخدام فولاذ P91 على نطاق واسع في الوحدات الكبيرة.مقارنة أولية بين تجهيزات الأنابيب المصنوعة من سبائك P91 ووصلات الأنابيب المصنوعة من سبيكة P22 المستخدمة في أنبوب البخار الرئيسي.عندما يكون أنبوب البخار الرئيسي مصنوعًا من مادة P22 ، فإن مواصفات الأنبوب الرئيسي هي Φ368 × 82 ، ومواصفات الأنبوب الفرعي هو Φ273 × 62.23 ؛عند استخدام مادة P91 ، تكون مواصفات الأنبوب الرئيسية Φ368.3 × 40 ، ومواصفات الأنبوب الفرعي هي Φ273 × 30.تظهر المقارنة أن سمك جدار الأنبوب الرئيسي ينخفض ​​بمقدار 42 مم ، ومعدل التخفيض هو 51.2٪ ؛يتم تقليل سمك جدار الأنبوب الفرعي بمقدار 32.23 مم ، ومعدل التخفيض هو 51.8٪.تم تقليل الوزن الإجمالي لأنابيب السبائك بشكل كبير ، ونسبة الوزن الإجمالي للأنابيب هي P91 / P22 = 1 / 2.18.

في الوقت الحالي ، مع تذبذب سعر السوق ، فإن نسبة سعر الوحدة لأنابيب السبيكة P91 / P22 هي حوالي 1.4 إلى 1.95.نظرًا لأن تقليل الوزن الإجمالي للأنبوب يتجاوز تأثير زيادة السعر ، فمن الاقتصادي استخدام P91 لأنبوب البخار الرئيسي.بالإضافة إلى ذلك ، نظرًا لسمك الجدار الرقيق لخط الأنابيب ، يمكن تقليل قوة دفع وعزم خط الأنابيب إلى واجهة الجهاز.في الوقت نفسه ، نظرًا لتقليل وزن خط الأنابيب ، يتم تقليل حمل الدعم والشماعات وفقًا لذلك.لا يتم توفير تكلفة الدعم والتعليق فحسب ، بل يتم توفير تكلفة تركيب خط الأنابيب وتكلفة الإنشاء المدني أيضًا.

2. اختيار مادة الأنابيب لإعادة تسخين البخار لخط أنابيب القسم الساخن

الأنابيب في القسم الساخن لإعادة التسخين عبارة عن أنابيب رقيقة الجدران ذات قطر كبير.إذا تم استخدام أنابيب فولاذية من سبائك P91 ، فإن سمك الجدار الأرق بالفعل سيكون أرق.نظرًا لأن جدار الأنبوب المحسوب رقيق جدًا ، من وجهة نظر الأمان ، فإن القيمة الفعلية لسمك الجدار أكبر بكثير من القيمة المحسوبة.بهذه الطريقة ، بالمقارنة مع P22 ، فإن استخدام الأنابيب المصنوعة من السبائك P91 أقل اقتصادا.عندما يتم استخدام أنبوب سبيكة P22 في قسم إعادة التسخين الساخن ، فإن مواصفات الأنبوب الرئيسية هي Φ635 × 31 ، ومواصفات الأنبوب الفرعي هي Φ508 × 24.8 ؛عند استخدام مادة P91 ، تكون مواصفات الأنبوب الرئيسية Φ727.96 × 21.03 ، ومواصفات الأنبوب الفرعي هي Φ632.97 × 17.98.، تم تقليل سمك جدار خط الأنابيب الرئيسي بمقدار 10 مم ، وتم تقليل سمك جدار خط الأنابيب الفرعي بمقدار 6.8 مم ، ولم يتغير الوزن الإجمالي لخط الأنابيب كثيرًا ، ونسبة الوزن الإجمالي لخط الأنابيب P91 / P22 = 1 /1.39 أكبر بكثير من نسبة السعر ، لذلك لا يزال من المستحسن استخدام أنبوب P22.

3. اختيار مادة الأنابيب لإعادة تسخين قسم البخار البارد

وفقًا لاجتماع التوحيد القياسي لأنابيب محطة الطاقة للإدارات ذات الصلة بوزارة الطاقة الكهربائية السابقة ، وفقًا للخبرة في استخدام وحدات 300 ميجاوات ، يجب استخدام أنبوب فولاذي ملحوم بالانصهار الكهربائي A672B70CL32 بدلاً من أنبوب فولاذي غير ملحوم A106B في قسم بارد من البخار المعاد تسخينه ، والذي يمكنه أيضًا تلبية المتطلبات الفنية.الأنبوب الرئيسي للقسم البارد يستخدم فولاذ التماس A672B70CL32 بدلاً من أنبوب فولاذي غير ملحوم A106B.الأنابيب الفولاذية الملحومة أرخص بكثير من الأنابيب الفولاذية غير الملحومة A106B ، والتي تمثل حوالي 1/3 من الأنابيب الفولاذية غير الملحومة.إن انحراف سماكة جدار الأنبوب الفولاذي الملحوم أقل من انحراف الأنابيب الفولاذية غير الملحومة ، كما أن جودته لا تقل عن تلك الخاصة بالأنابيب الفولاذية غير الملحومة.

4. اختيار أنابيب الإمداد بالمياه ذات الضغط العالي

عادةً ما يستخدم خط أنابيب إمداد المياه عالي الضغط أنبوب St4518 / Ⅲ ، والذي تم تحسينه إلى 15NiCuMoNb5 في هذا المشروع.تم تغيير مواصفات الأنبوب الرئيسي من 406.4 × 50 إلى Φ355.6 × 25 ، وتغيير مواصفات الأنبوب الفرعي من Φ298.6 × 36 إلى Φ244.5 × 20.15NiCuMoNb5 معامل المرونة ومعامل التمدد الخطي St4518 / III متشابهة جدًا ، لكن الضغط المسموح به لـ 15NiCuMoNb5 أكبر بكثير من الإجهاد St4518 / III.لذلك ، عند استخدام 15NiCuMoNb5 في خط أنابيب إمداد المياه عالي الضغط ، يمكن تقليل سمك جدار خط الأنابيب بنسبة 50٪.يمكن توفير استهلاك المواد للشماعات بشكل كبير ، والاقتصاد أكثر منطقية ، ويمكن تقليل تكلفة المشروع بشكل فعال.لذلك ، كوع سبيكة 15NiCuMoNb5 ، كوع سبيكة WB36 ، أنبوب Tee من سبيكة WB36 ، مخفض سبيكة WB36 ، و وصلة Tee من سبيكة 15NiCuMoNb5 مستخدمة لأنابيب إمداد المياه ذات الضغط العالي.

توفر شركتنا جميع أنواع الأنابيب والأنابيب ووصلات الأنابيب وتحضيرات معالجة المصنع المطلوبة لمشاريع البنية التحتية لمحطة الطاقة (بما في ذلك إعادة البناء والتوسيع) ، وهي أنابيب البخار الرئيسية ، وتركيبات الأنابيب المصنوعة من السبائك ، وأنابيب إعادة تسخين البخار ، ووصلات الأنابيب المصنوعة من السبائك (القسم الساخن ، والبارد القسم) ، وأنابيب الصلب غير الملحومة الرئيسية ذات درجة الحرارة العالية والضغط العالي لخطوط أنابيب إمداد المياه ، وتركيبات الأنابيب ، وأنظمة الالتفاف ، وما إلى ذلك. وقد قامت الشركة بصياغة نظام صارم لإدارة الجودة ، كما أن توريد مواد خطوط الأنابيب المختلفة يطبق بدقة المعايير الدولية والمحلية ذات الصلة استنادًا إلى سلسلة asme الأمريكية وسلسلة astm وسلسلة din الألمانية وسلسلة en الأوروبية وسلسلة gb الدولية وجميع مستندات المنتج.معلومات كاملة.مواد أنبوب الفرن الرئيسي: ST45.8 / iii ، 20G ، A106b ، 15CrMoG ، 12Cr1MoVG ، 10CrMo910 ، 12Cr2MoWWTib ، T91 ، T92 ، Tp304H ، Tp347H ، super304h ، T23 ، T24 ، إلخ. المواد الرئيسية لأربعة خطوط أنابيب رئيسية للبنية التحتية: A335P92 ، A335P91 ، A335P22 ، A335P11 ، A672B70CL32 ، A691Gr2-1 / 4CrCL22 ، A106b ، 15NiCuMoNb5 (WB36) ، إلخ.
