A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type

A420GR WPL6-S وصلة كوع من الفولاذ المقاوم للصدأ Sch80 90 درجة زاوية الأنبوب نوع خاص

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: hongcheng
إصدار الشهادات: PED、ABS、BV、DNV、GL、LR、SGS、IEI
رقم الموديل: 8 "إلى 24"
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 طن
الأسعار: negotiable
تفاصيل التغليف: حالات الخشب الرقائقي أو المنصات
وقت التسليم: 7-15 يوم عمل
شروط الدفع: L / C ، D / P ، T / T
القدرة على العرض: 100000 طن في السنة
ﺎﺘﺼﻟ ﺍﻶﻧ
  • معلومات تفصيلية
  • منتوج وصف

معلومات تفصيلية
مكان المنشأ :: الصين قدرة العرض :: 10000 جهاز كمبيوتر شهريا
مادة:: ستانلس ستيل متنوع: Sch5 ، Sch10 ، Sch20 ، Sch30 ، قياسي ، Sch40 ، Sch60 ، Xs ، Sch8
اتصال:: اللحيم المصادقة: ASME ، ANSI ، DIN ، JIS ، BS ، GB ، GS ، KS ، API
معيار:: شركة نفط الزرنيخ B16.9 الإستعمال:: صناعة مياه النفط والغاز
إبراز:

وصلة كوع من الفولاذ المقاوم للصدأ Sch80

,

وصلة كوع من الفولاذ المقاوم للصدأ A420GR

,

كوع أنبوب 90 درجة A420GR

منتوج وصف

A420GR.WPL6-S وصلة كوع من الفولاذ المقاوم للصدأ Sch80 90 ° زاوية الأنبوب نوع خاص



قطر تجهيزات ASTM B366 GRADE WPNCMC ~

الاسمي حجم الأنابيب جميع التركيبات جميع التركيبات جميع التركيبات الأكواع / المحملات 180 درجة عودة الانحناءات 180 درجة عودة الانحناءات منحنيات عودة 180 درجة مخفضات قبعات
NPS OD في Bevel (1) ، (2)

المعرف في النهاية

(1) ، (3) ، (4)

 سمك الجدار (3) البعد من المركز إلى النهاية A ، B ، C ، M مركز إلى مركز O العودة إلى الوجه K. محاذاة النهايات U الطول الإجمالي H الطول الإجمالي E
½ إلى 2½

0.06

-0.03

 0.03 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.06 0.25 0.25 0.03 0.06 0.12
3 إلى 3 0.06 0.06 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.06 0.25 0.25 0.03 0.06 0.12
4 0.06 0.06 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.06 0.25 0.25 0.03 0.06 0.12
من 5 إلى 8

0.09

-0.06

 0.06 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.06 0.25 0.25 0.03 0.06 0.25
من 10 إلى 18

0.16

-0.12

 0.12 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.09 0.38 0.25 0.06 0.09 0.25
من 20 إلى 24

0.25

-0.19

 0.19 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.09 0.38 0.25 0.06 0.09 0.25
26 إلى 30

0.25

-0.19

 0.19 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.12 ... ... ... 0.19 0.38
32 إلى 48

0.25

-0.19

 0.19 ما لا يقل عن 87.5٪ من السماكة الاسمية 0.19 ... ... ... 0.19

0.38





الكوع 90 درجة هو نوع من تركيبات الأنابيب وموصل الأنابيب ، يستخدم بشكل أساسي للأنابيب الفرعية للأنابيب الرئيسية.يمكن تقسيمها إلى فولاذ كربوني ، فولاذ مصبوب ، سبائك فولاذية ، فولاذ مقاوم للصدأ ، نحاس ، سبائك الألومنيوم كوع 90 درجة ، إلخ حسب المواد.

يتميز الكوع بزاوية 90 درجة بخصائص مقاومة درجات الحرارة العالية ومقاومة الضغط ، والمرونة الجيدة ومقاومة الحرارة ، وأداؤه أعلى من تجهيزات الأنابيب الأخرى ، والتركيب البسيط ، والتوصيل الحراري الجيد ، والقابل للتطبيق على نظام التدفئة الأرضية ، وقابل لإعادة التدوير ، وما إلى ذلك. .

يتميز الكوع القياسي الوطني بزاوية 90 درجة بقوة تأثير ممتازة ، ويمكن لحامه وتوصيله ميكانيكيًا ، وهو متفوق على PB-PP-R.كوع التوصيل الحراري 90 درجة هو أحد مواسير التوصيل المستخدمة بشكل شائع في تركيب الأنابيب ، ويستخدم لتوصيل الكوع ، ويستخدم لتغيير اتجاه الأنبوب.أسماء أخرى: كوع 90 درجة ، كوع الزاوية اليمنى ، كوع الحب ، كوع الختم ، كوع الضغط ، الكوع الميكانيكي ، كوع اللحام ، إلخ.

يستخدم الكوع 90 درجة بشكل أساسي لتوصيل أنبوبين بنفس القطر الاسمي أو بقطر اسمي مختلف ، بحيث يمكن تدوير الأنبوب بزاوية 90 درجة.بالطبع ، هناك أيضًا أكواع زاوية مختلفة بزاوية 45 درجة و 180 درجة.نصف قطر الانحناء أقل من أو يساوي 1.5 مرة قطر الأنبوب ينتمي إلى الكوع ، ونصف قطر الانحناء أكبر من 1.5 مرة من قطر الأنبوب ينتمي إلى الكوع.





A420GR WPL6-S وصلة كوع من الفولاذ المقاوم للصدأ Sch80 90 درجة زاوية الأنبوب نوع خاص 0



الوحدة: بوصة

اسمى، صورى شكلى، بالاسم فقط

يضخ

مقاس

خارج ديا.

(OD)

 سماكة الجدار (T) 90o L / R مركز الكوع للنهاية أ 45o L / R مركز الكوع إلى نهاية ب مركز الكوع 90o S / R لإنهاء A مركز المحملات لإنهاء CM

طول الغطاء

ه
Sch.5S الفصل 10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625   1.00 1.00
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438   1.13 1.00
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00 1.50 1.50
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25 1.88 1.50
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50 2.25 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 1.38 2.00 2.50 1.50
2-1 / 2 2.875 0.083 0.120 0.203 0.276 3.75 1.75 2.50 3.00 2.00
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00 3.38 2.50
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00 4.13 3.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00 4.88 3.50
6 6.625 0.109 0.134 0.280 0.432 9.00 3.75 6.00 5.63 4.00
8 8.625 0.109 0.148 0.322 0.500 12.00 5.00 8.00 7.00 5.00
10 10.750 0.134 0.165 0.375 0.500 15.00 6.25 10.00 8.50 6.00
12 12.750 0.156 0.180 0.375 0.500 18.00 7.50 12.00 10.00 7.00
14 14.000 0.156 0.250 0.375 0.500 21.00 8.75 14.00 11.00 7.50
16 16.000 0.165 0.250 0.375 0.500 24.00 10.00 16.00 12.00 8.00
18 18.000 0.165 0.250 0.375 0.500 27.00 11.25 18.00 13.50 9.00
20 20.000 0.188 0.250 0.375 0.500 30.00 12.50 20.00 15.00 10.00
24 24.000 0.218 0.250 0.375 0.500 36.00 13.50 24.00 17.00 12.00

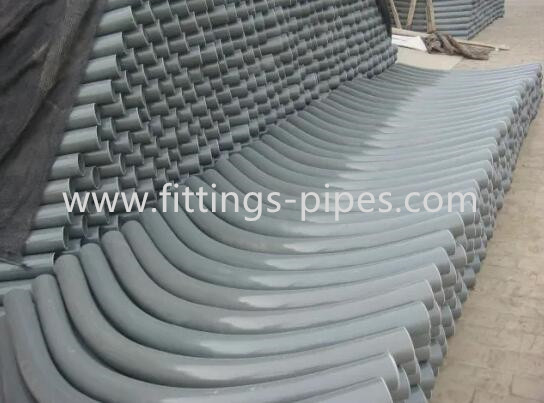

A420GR WPL6-S وصلة كوع من الفولاذ المقاوم للصدأ Sch80 90 درجة زاوية الأنبوب نوع خاص 1





نطاق ASTM A234:

1.1 تغطي هذه المواصفات الفولاذ الكربوني المطاوع والتجهيزات الفولاذية المصنوعة من الصلب غير الملحوم والملحومة التي تغطيها أحدث مراجعة لـ ASME B16.9 و B16.11 و MSS-SP-79 و MSS-SP-83 و MSS-SP-95.تستخدم هذه التركيبات في أنابيب الضغط وفي تصنيع أوعية الضغط للخدمة في درجات حرارة معتدلة ومرتفعة.يجب توفير التركيبات التي تختلف عن معايير ASME و MSS وفقًا للمتطلبات التكميلية S58 للمواصفة A 960 / A 960M.

1.2 يتم توفير متطلبات إضافية اختيارية للتركيبات التي تتطلب درجة أكبر من الفحص.عند الرغبة ، يمكن تحديد واحد أو أكثر من هذه المتطلبات التكميلية في الطلب.

1.3 لا تغطي هذه المواصفة تركيبات اللحام المصبوب أو التركيبات المصنوعة من المسبوكات.وصلات اللحام المصنوعة من الصلب المصبوب تحكمها المواصفات A 216 / A 216M و A 217 / A 217M.

1.4 يتم التعبير عن هذه المواصفات في كل من وحدات البوصة جنيه ووحدات SI.ومع ذلك ، ما لم يحدد الأمر تعيين مواصفة "M" المطبق (وحدات SI) ، يجب توفير المواد لوحدات بوصة رطل.

1.5 يجب اعتبار القيم المذكورة في وحدات البوصة باوند أو وحدات SI بشكل منفصل كمعيار.داخل النص ، يتم عرض وحدات SI بين قوسين.القيم المذكورة في كل نظام ليست معادلات دقيقة ؛لذلك ، يجب استخدام كل نظام بشكل مستقل عن الآخر.الجمع

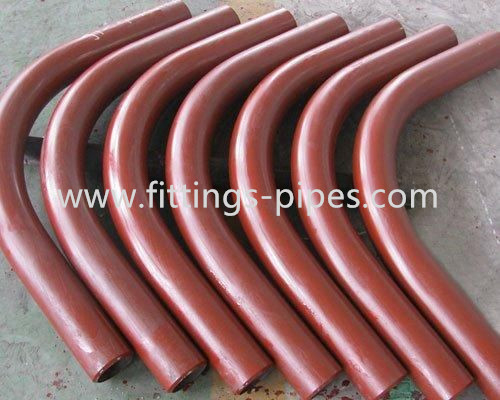

A420GR WPL6-S وصلة كوع من الفولاذ المقاوم للصدأ Sch80 90 درجة زاوية الأنبوب نوع خاص 2





A420GR WPL6-S وصلة كوع من الفولاذ المقاوم للصدأ Sch80 90 درجة زاوية الأنبوب نوع خاص 3

التعليمات:



1. هل مصنع أو شركة تجارية؟

نحن مصنع.لدينا أيضا مصنع تعاونت في القيام بأعمال الصلب الأخرى.

2. كيف يمكنني الحصول على اقتباس منك؟

يمكنك ترك رسالة لنا ، وسوف نقوم بالرد على كل رسالة في الوقت المناسب.أو قد نتحدث عبر الإنترنت بواسطة Trademanager.

ويمكنك أيضًا العثور على معلومات الاتصال الخاصة بنا على صفحة الاتصال.

3. يمكنني الحصول على عينات قبل الطلب؟

نعم بالطبع.عادة عيناتنا مجانية.يمكننا إنتاج العينات أو الرسومات الفنية الخاصة بك.

4. ما هو وقت التسليم؟

عادة ما يكون وقت التسليم حوالي 20 يومًا (1 * 20 قدمًا كالمعتاد).

يمكننا أن نرسل في 2 أيام ، إذا كان لديه مخزون.

5. ما هي شروط الدفع الخاصة بك؟

مدة الدفع المعتادة لدينا هي 30٪ إيداع ، والباقي ضد B / L.L / C مقبول أيضًا.EXW ، FOB ، CFR ، CIF ، DDU.

6.كيف يفعل المصنع الخاص بك فيما يتعلق بمراقبة الجودة؟

الجودة هي الأولوية.لقد حصل مصنعنا على مصادقة ISO9001.نحن نضمن خروج البضائع من المصنع مؤهل بنسبة 100٪.

وفي كل عملية ، لدينا عملية صارمة للغاية ونرتب 2 من الفنيين للتفتيش.بعد الانتهاء من المنتجات ،

سنقوم بإجراء الاختبار الأخير لالتقاط المنتجات غير المؤهلة
