تفاصيل المنتج:
|
|
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | hongcheng |
| إصدار الشهادات: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| رقم الموديل: | 4 "إلى 24" |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 0.5 طن |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالات الخشب الرقائقي أو المنصات |
| وقت التسليم: | 7-15 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 طن في السنة |
|
معلومات تفصيلية |
|||
| مكان المنشأ :: | الصين | شهادة :: | ISO ، API ، CE |
|---|---|---|---|
| اتصال:: | لحام | مادة:: | ستانلس ستيل |
| الصانع: | اكتب أغطية نهاية ، أكواع ، تيز ، مخفضات ، أكواع ، نهايات كعب | متنوع: | Sch5 ، Sch10 ، Sch20 ، Sch30 ، قياسي ، Sch40 ، Sch60 ، Xs ، Sch8 |
| المعالجة السطحية: | المتداول / السفع الرملي | قدرة العرض :: | 10000 جهاز كمبيوتر شهريا |
| إبراز: | تجهيزات أنابيب الفولاذ المقاوم للصدأ بالسفع الرملي,تجهيزات أنابيب الفولاذ المقاوم للصدأ p12,تجهيزات أنابيب الفولاذ المقاوم للصدأ 3 بوصة |
||
منتوج وصف

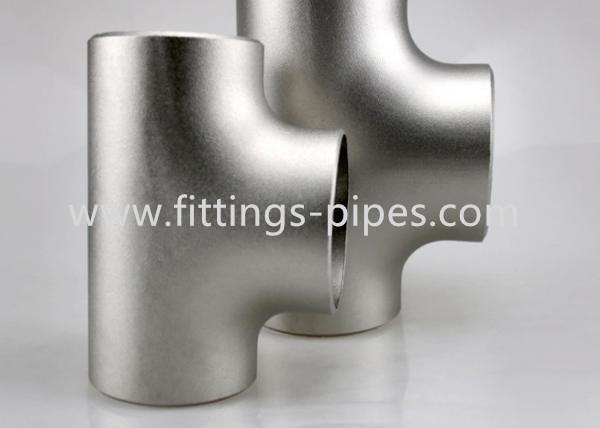

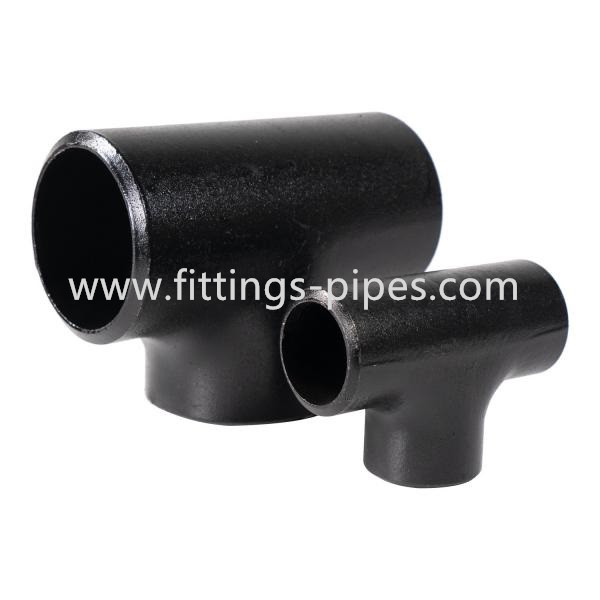

تأتي القمصان في شكلين - قمصان متساوية أو مخفضة.في حين أن كلاهما يشبه الحرف T ، فإن الاختلاف بينهما هو طريقة اتصالهما.في المواصفة القياسية ASTM A234 WP5 ، يكون قطر فرع التوصيل هو نفسه الأنبوب الرأسي أو الأنبوب داخل الأنبوب.في حالة المحملات المخفضة أو غير المتكافئة ، يكون للأنابيب الفرعية قطر أصغر مقارنة بالأنابيب الرأسية.
اساسي
|
اسمى، صورى شكلى، بالاسم فقط حجم الأنبوب |
الخارج قطر الدائرة |
داخل قطر الدائرة |
حائط سمك T |
مركز لإنهاء ج |
مركز لإنهاء م |
يضخ برنامج |
وزن جنيه أو رطل للوزن |
| 2 يناير | 0.84 | 0.622 | 0.109 | 1 | 1 | 40 | 0.35 |
| 4-مارس | 1.05 | 0.824 | 0.113 | 1.12 | 1.12 | 40 | 0.5 |
| 1 | 1.32 | 1.049 | 0.133 | 1.5 | 1.5 | 40 | 0.75 |
| 1 1/4 | 1.66 | 1.38 | 0.14 | 1.88 | 1.88 | 40 | 1.3 |
| 1 1/2 | 1.9 | 1.61 | 0.145 | 2.25 | 2.25 | 40 | 1.9 |
| 2 | 2.38 | 2.067 | 0.154 | 2.5 | 2.5 | 40 | 3.2 |
| 2 1/2 | 2.88 | 2.469 | 0.203 | 3 | 3 | 40 | 5.8 |
| 3 | 3.5 | 3.068 | 0.216 | 3.38 | 3.38 | 40 | 7.2 |
| 3 1/2 | 4 | 3.548 | 0.226 | 3.75 | 3.75 | 40 | 9.5 |
| 4 | 4.5 | 4.026 | 0.237 | 4.12 | 4.12 | 40 | 12.7 |
| 5 | 5.56 | 5.047 | 0.258 | 4.88 | 4.88 | 40 | 20.8 |
| 6 | 6.62 | 6.065 | 0.28 | 5.62 | 5.62 | 40 | 33.1 |
| 8 | 8.62 | 7.981 | 0.322 | 7 | 7 | 40 | 56.5 |
| 10 | 10.75 | 10.02 | 0.365 | 8.5 | 8.5 | 40 | 90.9 |
| 12 | 12.75 | 12 | 0.375 | 10 | 10 | * | 136 |
| 14 | 14 | 13.25 | 0.375 | 11 | 11 | 30 | 162 |
| 16 | 16 | 15.25 | 0.375 | 12 | 12 | 30 | 206 |
| 18 | 18 | 17.25 | 0.375 | 13.5 | 13.5 | * | 272 |
| 20 | 20 | 19.25 | 0.375 | 15 | 15 | 20 | 350 |
| 24 | 24 | 23.25 | 0.375 | 17 | 17 | 20 | 508 |
| 30 | 30 | 29.24 | 0.38 | 22 | 22 | * | 835 |
| 36 | 36 | 35.24 | 0.38 | 26.5 | 26.5 | * | 1،294 |
| 42 | 42 | 41.24 | 0.38 | 30 | 28 | * | 1495 |
| 48 | 48 | 47.24 | 0.38 | 35 | 33 | * | 2300 |
ASME B16.9 S32205 أبعاد تركيبات الأنابيب المزدوجة
| الاسمي حجم الأنابيب | جميع التجهيزات | جميع التجهيزات | الأكواع والأكواع | 180 درجة عودة الانحناءات | 180 درجة عودة الانحناءات | 180 درجة عودة الانحناءات | مخفضات | قبعات |
| NPS | OD في Bevel (1) ، (2) | المعرف في النهاية | من الوسط إلى النهاية البعد أ ، ب ، ج ، م | مركز إلى مركز O | العودة إلى الوجه K. | محاذاة النهايات U | الطول الإجمالي H | الطول الإجمالي E |
| (1) ، (3) ، (4) | ||||||||
| ½ إلى 2½ | 0.06 | 0.03 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| -0.03 | ||||||||
| 3 إلى 3 | 0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 4 | 0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| من 5 إلى 8 | 0.09 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.25 |
| -0.06 | ||||||||
| من 10 إلى 18 | 0.16 | 0.12 | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| -0.12 | ||||||||
| من 20 إلى 24 | 0.25 | 0.19 | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| -0.19 | ||||||||
| 26 إلى 30 | 0.25 | 0.19 | 0.12 | ... | ... | ... | 0.19 | 0.38 |
| -0.19 | ||||||||
| 32 إلى 48 | 0.25 | 0.19 | 0.19 | ... | ... | ... | 0.19 | 0.38 |
| المعايير: | ASME / ANSI - B 16.9 ، ASTM A403 - ASME SA403 ، ASME B16.9 ، ASME B16.25 ، ASME B16.28 ، MSS SP-43. |
| بحجم : | 1/2 "NB TO 48" NB IN |
| سماكة: | الجدول 5S و 10S و 20S و S10 و S20 و S30 و STD و 40S و S40 و S60 و XS و 80S و S80 و S100 و S120 و S140 و S160 و XXS وما إلى ذلك. |
| يكتب : | سلس / المتفجرات من مخلفات الحرب / ملحومة / ملفقة |
| استمارة : | قمزة متساوية ، تي شيرت غير متساوٍ ، تي شيرت مقيّد ، تي شيرت جانبي ، تي شيرت مخفض. |
التعليمات:
1. هل مصنع أو شركة تجارية؟
نحن مصنع.لدينا أيضا مصنع تعاونت في القيام بأعمال الصلب الأخرى.
2. كيف يمكنني الحصول على اقتباس منك؟
يمكنك ترك رسالة لنا ، وسوف نقوم بالرد على كل رسالة في الوقت المناسب.أو قد نتحدث عبر الإنترنت بواسطة Trademanager.
ويمكنك أيضًا العثور على معلومات الاتصال الخاصة بنا على صفحة الاتصال.
3. يمكنني الحصول على عينات قبل الطلب؟
نعم بالطبع.عادة عيناتنا مجانية.يمكننا إنتاج العينات أو الرسومات الفنية الخاصة بك.
4. ما هو وقت التسليم؟
عادة ما يكون وقت التسليم حوالي 20 يومًا (1 * 20 قدمًا كالمعتاد).
يمكننا أن نرسل في 2 أيام ، إذا كان لديه مخزون.
5. ما هي شروط الدفع الخاصة بك؟
مدة الدفع المعتادة لدينا هي 30٪ إيداع ، والباقي مقابل B / L.L / C مقبول أيضًا.EXW ، FOB ، CFR ، CIF ، DDU.
6.كيف يفعل المصنع الخاص بك فيما يتعلق بمراقبة الجودة؟
الجودة هي الأولوية.لقد حصل مصنعنا على مصادقة ISO9001.نحن نضمن خروج البضائع من المصنع مؤهل بنسبة 100٪.
وفي كل عملية ، لدينا عملية صارمة للغاية ونرتب 2 من الفنيين للتفتيش.بعد الانتهاء من المنتجات ،
سنقوم بإجراء الاختبار الأخير لالتقاط المنتجات غير المؤهلة
