اساسي |
ASME / ANSI B16.9 ، B16.11 ، B16.28 ، JIS B2311 ، B2312 ، B2312 ، B2316
|
نموذج |

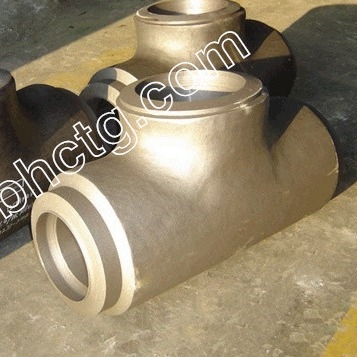

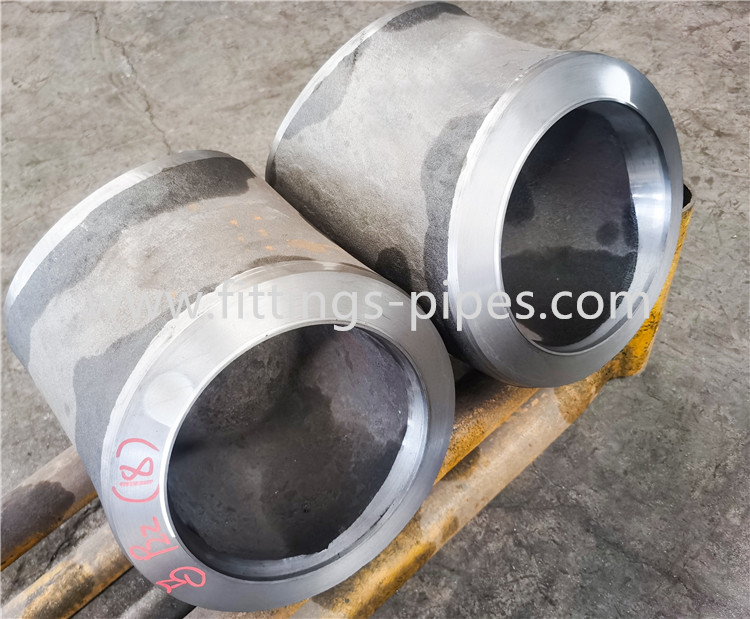

1.Tee (مستقيم ومخفض) |
2.180 عودة DEG |
|
3-الكوع (45/90/180 درجة) |
|
4. الغطاء |
|
5. المخفض (متراكز وغريب الأطوار) |
|
يكتب |
التماس أو سلس |
درجة الكوع |
45 درجة ، 90 درجة ، 180 درجة |
سطح - المظهر الخارجي |
طلاء أسود ، زيت مضاد للصدأ ، جلفنة بالغمس الساخن |
سمك الحائط |
SCH5S ، SCH10S ، SCH10 ، SCH20 ، SCH30 ، SCH40 ، STD ، XS ، SCH60 |
SCH80 ، SCH100 ، SCH120 ، SCH140 ، SCH160 ، XXS ، 2 مم |
|
بحجم |
1/2 "-48" (Dn15-Dn1200) |
الإتصال |
اللحام |
شكل |
متساوية ، متناقصة |
شهادة |
ISO9001 API TUV |
طلب |
صناعة البتروكيماويات والغاز ، صناعة الطاقة ، صناعة الصمامات ، أعمال المياه ، صناعة بناء السفن ، البناء ، إلخ |
مواصفات حجم الرسم الفني
الوحدة: بوصةاسمى، صورى شكلى، بالاسم فقط |
خارج ديا.(OD) |
سماكة الجدار (T) |
مركز المحملات لينتهي CM |
|||
Sch.5S |
الفصل 10S |
Sch.40S |
Sch.80S |
|||
1/2 |
0.840 |
0.065 |
0.083 |
0.109 |
0.147 |
1.00 |
3/4 |
1.050 |
0.065 |
0.083 |
0.113 |
0.154 |
1.13 |
1 |
1.315 |
0.065 |
0.109 |
0.133 |
0.179 |
1.50 |
1-1 / 4 |
1.660 |
0.065 |
0.109 |
0.140 |
0.191 |
1.88 |
1-1 / 2 |
1.900 |
0.065 |
0.109 |
0.145 |
0.200 |
2.25 |
2 |
2.375 |
0.065 |
0.109 |
0.154 |
0.218 |
2.50 |
2-1 / 2 |
2.875 |
0.083 |
0.120 |
0.203 |
0.276 |
3.00 |
3 |
3.500 |
0.083 |
0.120 |
0.216 |
0.300 |
3.38 |
4 |
4.500 |
0.083 |
0.120 |
0.237 |
0.337 |
4.13 |
5 |
5.563 |
0.109 |
0.134 |
0.258 |
0.375 |
4.88 |
6 |
6.625 |
0.109 |
0.134 |
0.280 |
0.432 |
5.63 |
8 |
8.625 |
0.109 |
0.148 |
0.322 |
0.500 |
7.00 |
10 |
10.750 |
0.134 |
0.165 |
0.375 |
0.500 |
8.50 |
12 |
12.750 |
0.156 |
0.180 |
0.375 |
0.500 |
10.00 |
14 |
14.000 |
0.156 |
0.250 |
0.375 |
0.500 |
11.00 |
16 |
16.000 |
0.165 |
0.250 |
0.375 |
0.500 |
12.00 |
18 |
18.000 |
0.165 |
0.250 |
0.375 |
0.500 |
13.50 |
20 |
20.000 |
0.188 |
0.250 |
0.375 |
0.500 |
15.00 |
24 |
24.000 |
0.218 |
0.250 |
0.375 |
0.500 |
17.00 |
