Asme B16.11 وصلات مواسير فولاذية مطروقة ، وصلات مواسير جانبية 45 درجة Y

منتوج وصف

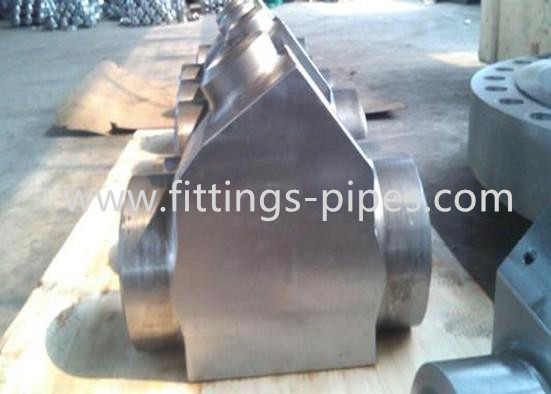

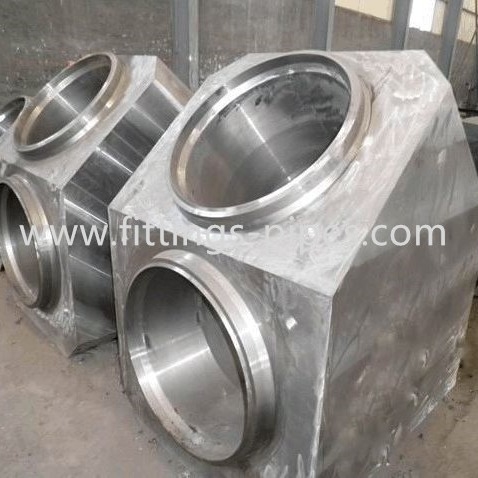

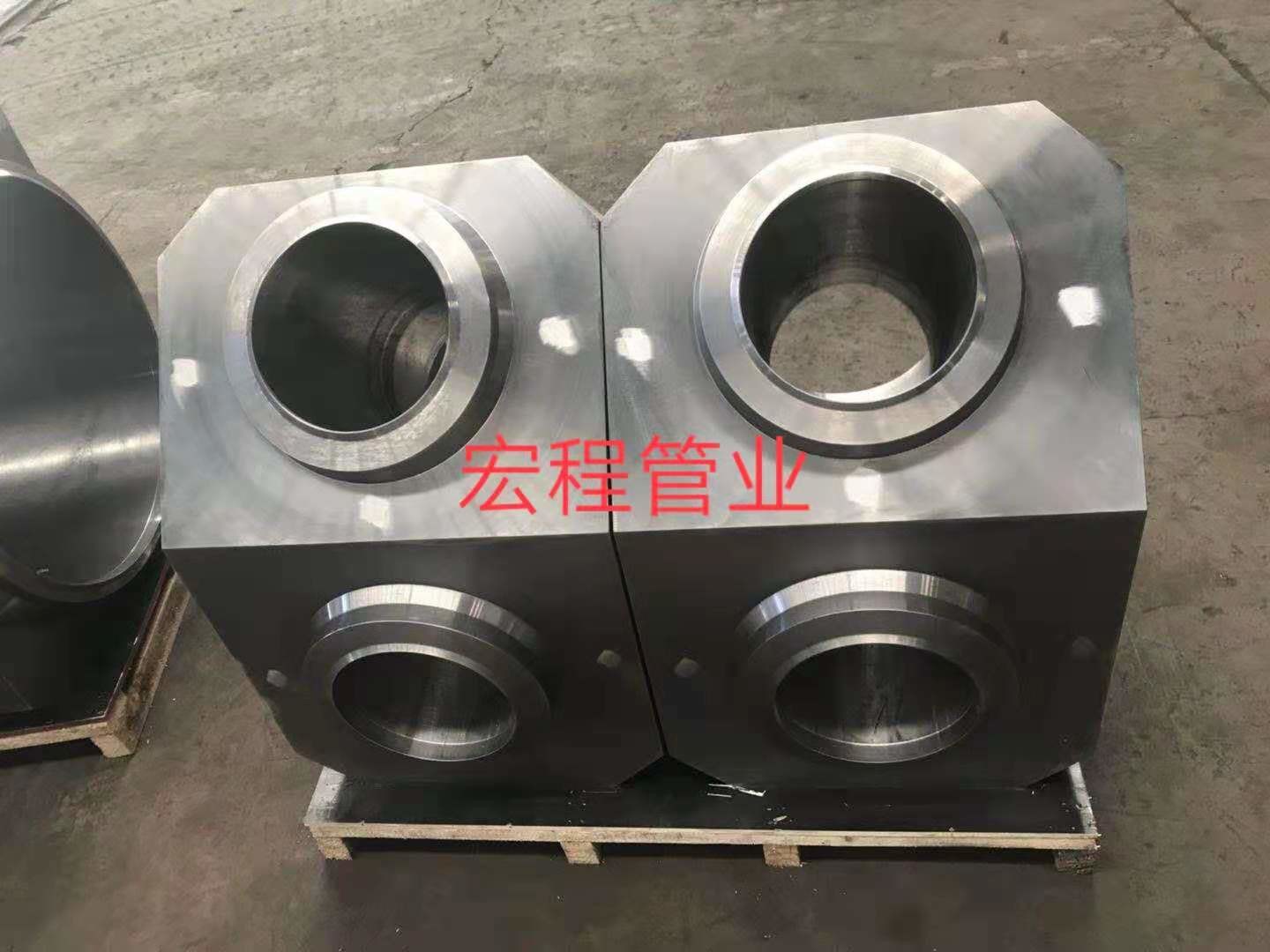

وصلات مواسير فولاذية مزورة Asme B16.11 9000 رطل مزورة 45 درجة Y فرع جانبي وصلات فولاذية مزورة

باستخدام آلات الحدادة للضغط على كتل المعدن ، يتم إجراء تشوه البلاستيك للحصول على طريقة التشكيل للمطروقات ذات الخصائص الميكانيكية المحددة ، والشكل والحجم المحدد.من خلال الضرب المستمر للتركيبات والضغط واللحام ، الفصل الأصلي والمسامية والمسامية وإدراج الخبث في السبيكة ، فإنه يقترب ويحسن الخواص البلاستيكية والميكانيكية للمعدن.تشمل تجهيزات الأنابيب بالحدادة بشكل أساسي شفة المطرقة ، والأقطار المطروقة ، وثلاث وصلات تزوير ، وما إلى ذلك. إلخ. بما يتوافق مع التركيبات المزورة ، فهي عبارة عن تركيبات مصبوبة ، والخصائص الميكانيكية للمسبوكات أقل من تلك الخاصة بالمطروقات من نفس المادة ، وتصهر تركيبات الصب المعدن في سائل يلبي متطلبات معينة وتصبه في القالب ، وعملية الصب الحصول على مصبوبات (أجزاء أو فراغات) ذات شكل وحجم وخصائص محددة مسبقًا بعد تجميد التبريد والتنظيف.

ثلاث روابط معروفة أيضًا بتركيبات الأنابيب ثلاثية أو ثلاثية الاتجاهات ، وصلات ثلاثية الاتجاه وما إلى ذلك.تستخدم بشكل أساسي لتغيير اتجاه السائل المستخدم في فرع الأنبوب الرئيسي.يمكن تصنيفها حسب قطر الأنبوب.يستخدم بشكل عام الفولاذ الكربوني ، الفولاذ المصبوب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، النحاس ، سبائك الألومنيوم ، البلاستيك ، عصارة الأرجون ، بولي كلوريد الفينيل وغيرها من المواد.
الروابط الثلاثة هي تركيبات الأنابيب ووصلات الأنابيب.تُعرف أيضًا باسم تركيبات الأنابيب ثلاثية أو ثلاثية الاتجاهات ، وصلة ثلاثية الأبعاد من الفولاذ المقاوم للصدأ ذات قطر متساوٍ ، تستخدم في الأنبوب الرئيسي إلى الأنبوب الفرعي.
ثلاثي الاتجاهات هو نوع من تركيبات الأنابيب الكيميائية مع ثلاث فتحات ، مدخل واحد ، مخرجان ، أو اثنان واردات ومخرج واحد ، والتي لها شكل T وشكل Y ، وفوهة قطر متساوية ، وفتحة أنبوب بقطر مختلف ، والتي تستخدم لثلاثة حمامات أنابيب متطابقة أو مختلفة.تتمثل الوظيفة الرئيسية للروابط الثلاثة في تغيير اتجاه السائل.
تصنيف
حسب حجم الأنبوب
نهايات الفوهة ذات القطر المتساوي تكون من نفس الحجم ؛
حجم الأنبوب هو نفسه ، وحجم الأنبوب الفرعي أصغر من حجم المشرف.
حسب العملية
1. التوسع الهيدروليكي
التمدد الهيدروليكي ثلاثي الاتجاهات هو عملية تشكيل لتوسيع الأنبوب الفرعي عن طريق التعويض المحوري للمواد المعدنية.تتمثل العملية في استخدام مكبس هيدروليكي خاص لحقن سائل في أنبوب الأنبوب يساوي قطر الروابط الثلاثة ، وضغط أنبوب الأنبوب بشكل متزامن من خلال الأسطوانتين الجانبيتين الأفقيتين للضغط الهيدروليكي.يزداد السائل الموجود في أنبوب الأنبوب مع زيادة حجم أنبوب الأنبوب.
يمكن تشكيل عملية التمدد الهيدروليكي ثلاثي الاتجاهات في وقت واحد ، وتكون كفاءة الإنتاج عالية ، ويزداد سمك جدار المشرف وكتف الاتجاه الثلاثي.
نظرًا للحمولة الكبيرة لعملية التمدد الهيدروليكي للوصلات الثلاثة غير الملحومة ، فإنها تُستخدم بشكل أساسي في تصنيع سمك الجدار القياسي بثلاث وصلات أقل من DN400.مواد التشكيل المناسبة هي الفولاذ منخفض الكربون ، الفولاذ منخفض السبائك ، الفولاذ المقاوم للصدأ ، بما في ذلك بعض المواد المعدنية غير الحديدية ، مثل النحاس والألمنيوم والتيتانيوم وما إلى ذلك.
2. الملحة الساخنة
تشكيل الضغط الساخن ثلاثي الاتجاهات هو تسطيح قضيب الأنبوب الأكبر من القطر ثلاثي الاتجاهات إلى حجم القطر ثلاثي الاتجاهات.يتم تسخين قضيب الأنبوب ووضعه في قالب التشكيل.تحت تأثير الضغط ، يتم ضغط قضيب الأنبوب شعاعيًا ، ويتدفق المعدن في اتجاه الأنبوب الفرعي ويشكل أنبوبًا فرعيًا تحت رسم قالب التثقيب.تتكون العملية برمتها من الضغط الشعاعي لقضيب الأنبوب وعملية الشد للأنبوب الفرعي.على عكس الانتفاخ الهيدروليكي ثلاثي الاتجاهات ، يتم تعويض معدن الأنبوب الفرعي ثلاثي الاتجاهات المضغوط بالحركة الشعاعية لقضيب الأنبوب ، لذلك يطلق عليه أيضًا عملية التعويض الشعاعي.
نظرًا لاستخدام التسخين للضغط ثلاثي الاتجاهات ، يتم تقليل حمولة معدات تشكيل المواد.تتميز نقطة الإنطلاق ذات الضغط الساخن بقدرة كبيرة على التكيف مع المواد ، وهي مناسبة للفولاذ منخفض الكربون والفولاذ السبائكي والفولاذ المقاوم للصدأ ، خاصةً للجدار ذي القطر الكبير والأنابيب السميكة.
