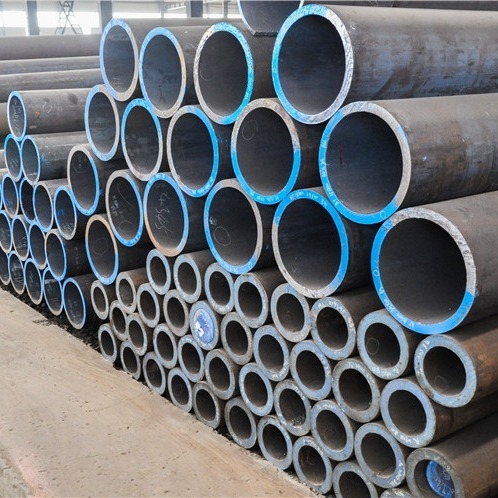

أنابيب الصلب غير الملحومة المصنوعة من السبائك A335 P9 أنابيب الصلب السبائكي Astm A335 / Asme Sa335 Gr. P5، P9، P11، P22، P91

التركيب الكيميائي

تم تصميم أنواع سبائك الصلب التي تغطيها مواصفات ASTM A335 - ASME SA335 ببادئة "P" ،

من P5 إلى P92.توجد الدرجات P11 / P22 و P91 / 92 عادةً في محطات الطاقة ، بينما توجد الدرجات P5 و P9

أكثر شيوعًا للتطبيق في صناعة البتروكيماويات.الصفوف P9 و P91 ، في القائمة ، أغلى

(قد يكلف الأنبوب غير الملحوم P91 حوالي 5 يورو للكيلوغرام).

علامات المنتج:

A335 P9 سبائك الصلب أنبوب ASTM A335 / ASME SA335 Gr.P5، P9، P11، P22، P91

المعيار: ASTM A335

الصف: P1، P2، P5، P9، P11، P91، P92

OD: 10.3-660 مم

الوزن: 1.6-60 ملم

الطول: 5.8 م -12 م أو أسطول عشوائي

التقنية: التبريد والتلطيف

التطبيق: محطة توليد الكهرباء بالغاز ، ومحطة طاقة حريق الفحم ، والرؤوس وخطوط البخار ، وأنابيب مياه التغذية ،

سخانات وأجهزة إعادة تسخين فائقة.

A335 P9 سبائك الصلب الأنابيب التي تغطي الأنابيب غير الملحومة "الكروم مولى" مع مقاومة ملحوظة

التآكل وقوة الشد الجيدة في خدمة درجات الحرارة العالية.بشكل عام ، ASTM A335 P11 ، P22 ،

يتم استخدام أنابيب P91 في توليد الطاقة وفي المصب في النفط والغاز ، يتم استخدام الدرجات P5 و P9

لتطبيقات المصفاة.

كيف يتم تحديد الأنابيب المصنوعة من السبائك؟

أنابيب السبائك أنبوبي بنسب أعلى ، من أنابيب الصلب الكربوني القياسية ، من عناصر السبائك

مثل الموليبدينوم (Mo) والكروم (Cr) والنيكل وما إلى ذلك في الواقع ، يغطي ASTM A335 أنابيب فولاذية "منخفضة السبائك" ،

أي الأنابيب التي تحتوي على نسبة إجمالية من عناصر السبائك أقل من 5٪.إضافة نسب أعلى من

عناصر السبائك (مثل النيكل والكروم) تحول الفولاذ إلى سبائك أعلى ، مثل الفولاذ المقاوم للصدأ ،

الطباعة على الوجهين ، حتى المواد ذات السبائك الفائقة مثل Inconel ، و Hastelloy ، و Monel ، إلخ.

تستخدم الأنابيب الفولاذية السبائكية في صناعة الطاقة لدرجات حرارة عالية وخدمة درجات حرارة منخفضة للغاية

(مبردة) ، أو للتطبيقات ذات الضغوط العالية جدًا.

أنابيب فولاذية من سبائك ASTM A335 تتلاءم مع وصلات المواسير من سلسلة ASTM A234 WPx (WP5 و WP9 و WP91) و A182 Fx

تركيبات وفلنجات مطروقة (A182 F5، F9، F11، F22، F91).كل هذه المواد متشابهة كيميائية وميكانيكية

الخصائص ويمكن ضمها أو لحامها.

عناصر السبائك

إضافة الموليبدينوم ("المولي") يزيد من قوة الفولاذ ويقوي حده المرن

مقاومة الفولاذ للتآكل ، وخصائص تأثيره ، والصلابة.كما أنه يحسن المقاومة

لتليين ، يجعل الكروم الصلب أقل عرضة للتقصف ويمنع التنقر.

الكروم ، وهو عنصر أساسي أيضًا لسبائك الفولاذ المقاوم للصدأ ، يمنع أكسدة الفولاذ في درجات الحرارة المرتفعة

ويزيد من مقاومة الفولاذ للتآكل.يعزز خصائص الشد والمحصول والصلابة

من الأنابيب منخفضة السبائك في درجات حرارة الغرفة.

عناصر السبائك الأخرى الموجودة بدرجات مختلفة في الأنابيب من جميع الدرجات هي:

1. الألمنيوم: يقلل الأكسجين من صناعة الصلب

2. البورون: يستخدم لإنتاج حجم حبيبات ناعم وتعزيز صلابة الفولاذ

3. الكوبالت: يستخدم لتعزيز حرارة الفولاذ ومقاومة التآكل

4. المنغنيز: يعطي صلابة أفضل للفولاذ

5. النيكل: يعزز الصلابة والصلابة وقوة التأثير في درجات الحرارة المنخفضة

6. السيليكون: يقلل الأكسجين ، ويعزز الصلابة والمتانة

7. التيتانيوم: يمنع ترسيب كربيد الكروم

8. التنغستن: ينقي حجم حبيبات الفولاذ ويعزز صلابة الفولاذ ، خاصة في درجات الحرارة العالية

9. الفاناديوم: يعطي الفولاذ مقاومة التعب المعزز

كما ذكرنا سابقًا ، يحتوي الفولاذ منخفض السبائك على كمية إجمالية من عناصر السبائك أقل من 5٪ ؛ارتفاع سبائك الصلب لديه أعلى

النسبة المئوية لهذه العناصر.

التركيب الكيميائي
تم تصميم أنواع سبائك الصلب التي تغطيها مواصفات ASTM A335 - ASME SA335 ببادئة "P" ،
من P5 إلى P92.توجد الدرجات P11 / P22 و P91 / 92 عادةً في محطات الطاقة ، بينما توجد الدرجات P5 و P9
أكثر شيوعًا للتطبيق في صناعة البتروكيماويات.الصفوف P9 و P91 ، في القائمة ، أغلى
(قد يكلف الأنبوب غير الملحوم P91 حوالي 5 يورو للكيلوغرام).

علامات المنتج:

أنبوب غير ملحوم من الصلب الكربوني

أنابيب غير ملحومة من الصلب الكربوني

ASTM A335
سبيكة منخفضة

صلب
(درجات)

UNS
ما يعادل C≤ Mn P≤ S≤ Si≤ Cr Mo
P1 K11522 0.10 ~ 0.20 0.30 ~ 0.80 0.025 0.025 0.10 ~ 0.50 - 0.44 ~ 0.65
P2 K11547 0.10 ~ 0.20 0.30 ~ 0.61 0.025 0.025 0.10 ~ 0.30 0.50 ~ 0.81 0.44 ~ 0.65
P5 K41545 0.15 0.30 ~ 0.60 0.025 0.025 0.5 4.00 ~ 6.00 0.44 ~ 0.65
P5b K51545 0.15 0.30 ~ 0.60 0.025 0.025 1.00 ~ 2.00 4.00 ~ 6.00 0.44 ~ 0.65
P5c K41245 0.12 0.30 ~ 0.60 0.025 0.025 0.5 4.00 ~ 6.00 0.44 ~ 0.65
P9 S50400 0.15 0.30 ~ 0.60 0.025 0.025 0.50 ~ 1.00 8.00 ~ 10.00 0.44 ~ 0.65
P11 K11597 0.05 ~ 0.15 0.30 ~ 0.61 0.025 0.025 0.50 ~ 1.00 1.00 ~ 1.50 0.44 ~ 0.65
P12 K11562 0.05 ~ 0.15 0.30 ~ 0.60 0.025 0.025 0.5 0.80 ~ 1.25 0.44 ~ 0.65
P15 K11578 0.05 ~ 0.15 0.30 ~ 0.60 0.025 0.025 1.15 ~ 1.65 - 0.44 ~ 0.65
P21 K31545 0.05 ~ 0.15 0.30 ~ 0.60 0.025 0.025 0.5 2.65 ~ 3.35 0.80 ~ 1.60
P22 K21590 0.05 ~ 0.15 0.30 ~ 0.60 0.025 0.025 0.5 1.90 ~ 2.60 0.87 ~ 1.13
P91 K91560 0.08 ~ 0.12 0.30 ~ 0.60 0.02 0.01 0.20 ~ 0.50 8.00 ~ 9.50 0.85 ~ 1.05
